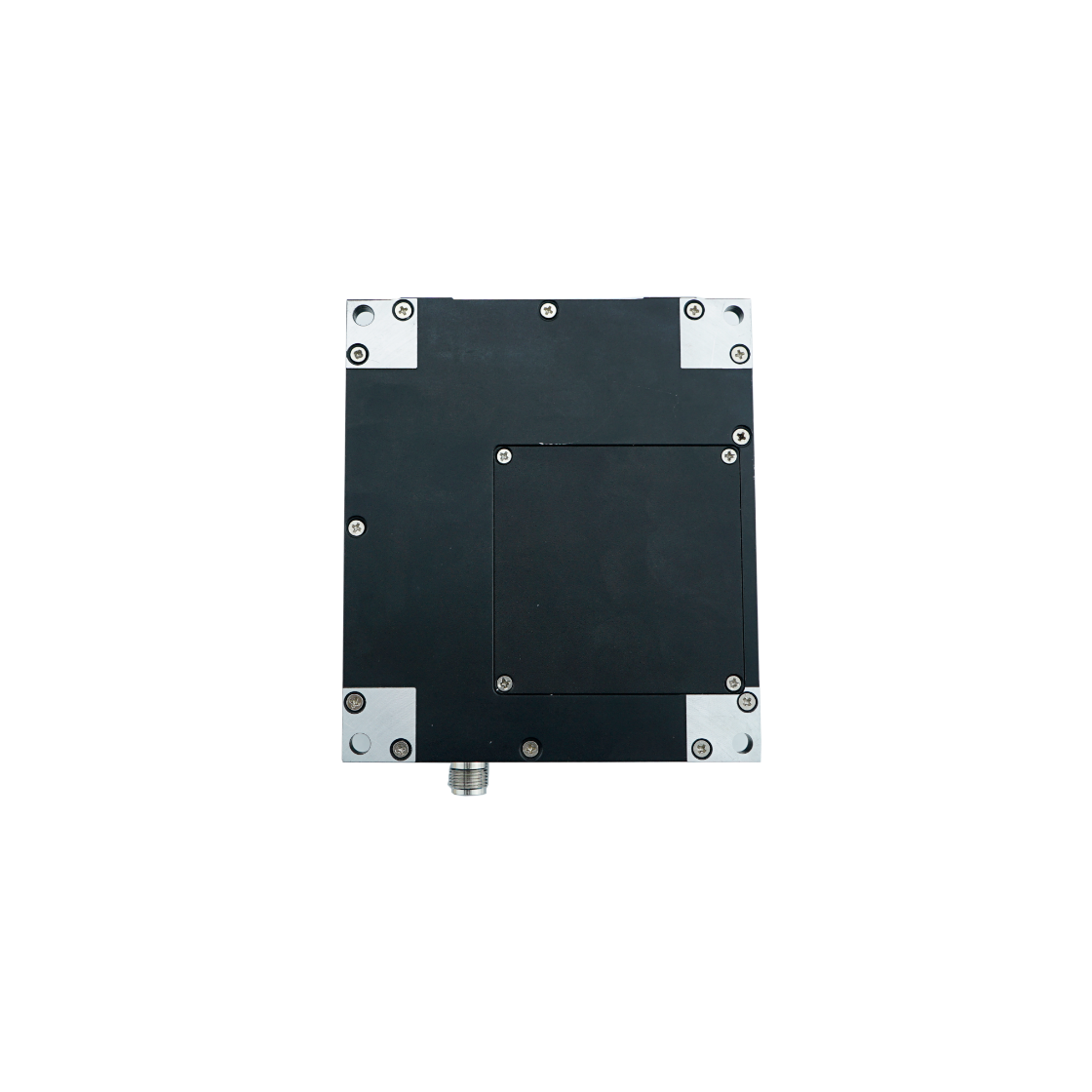

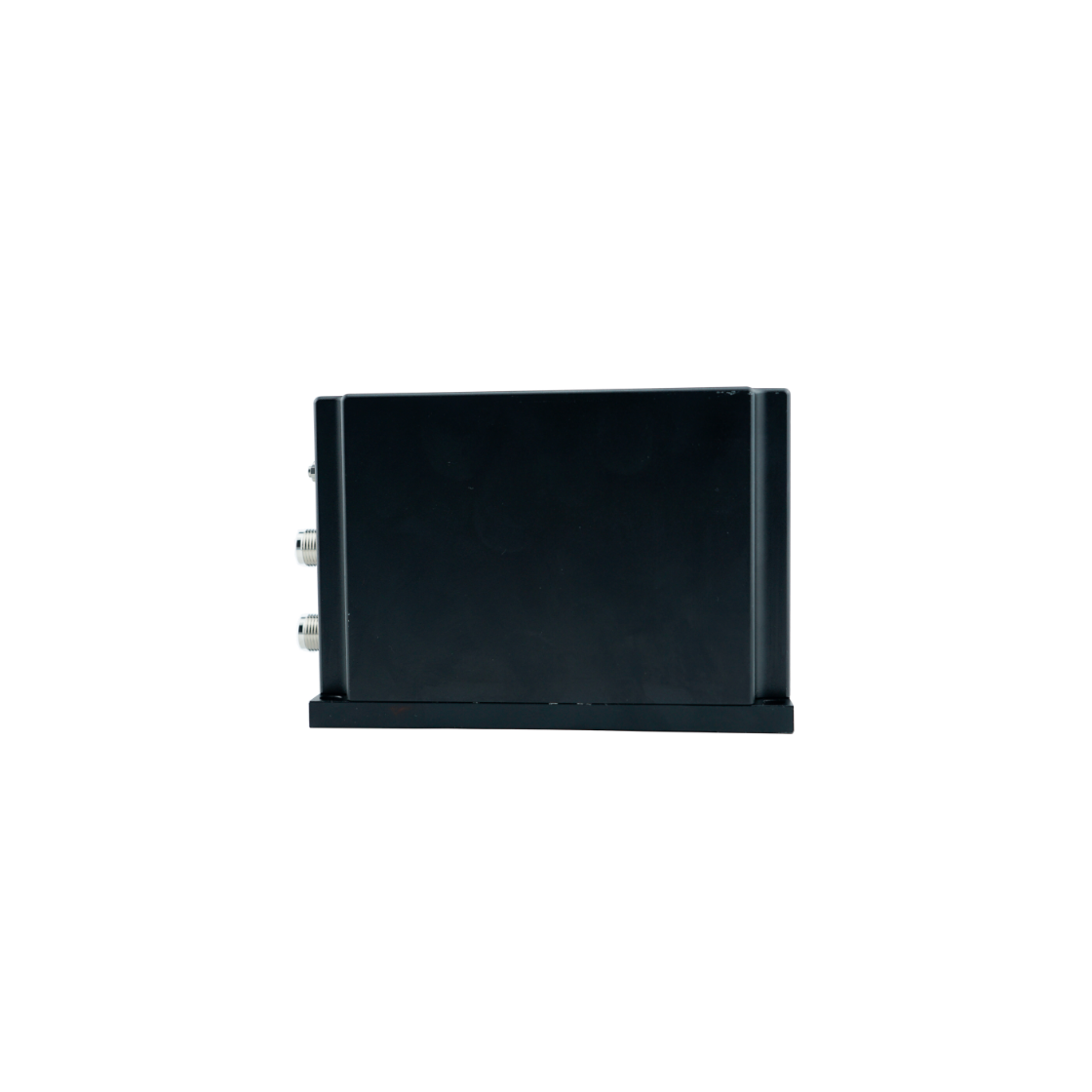

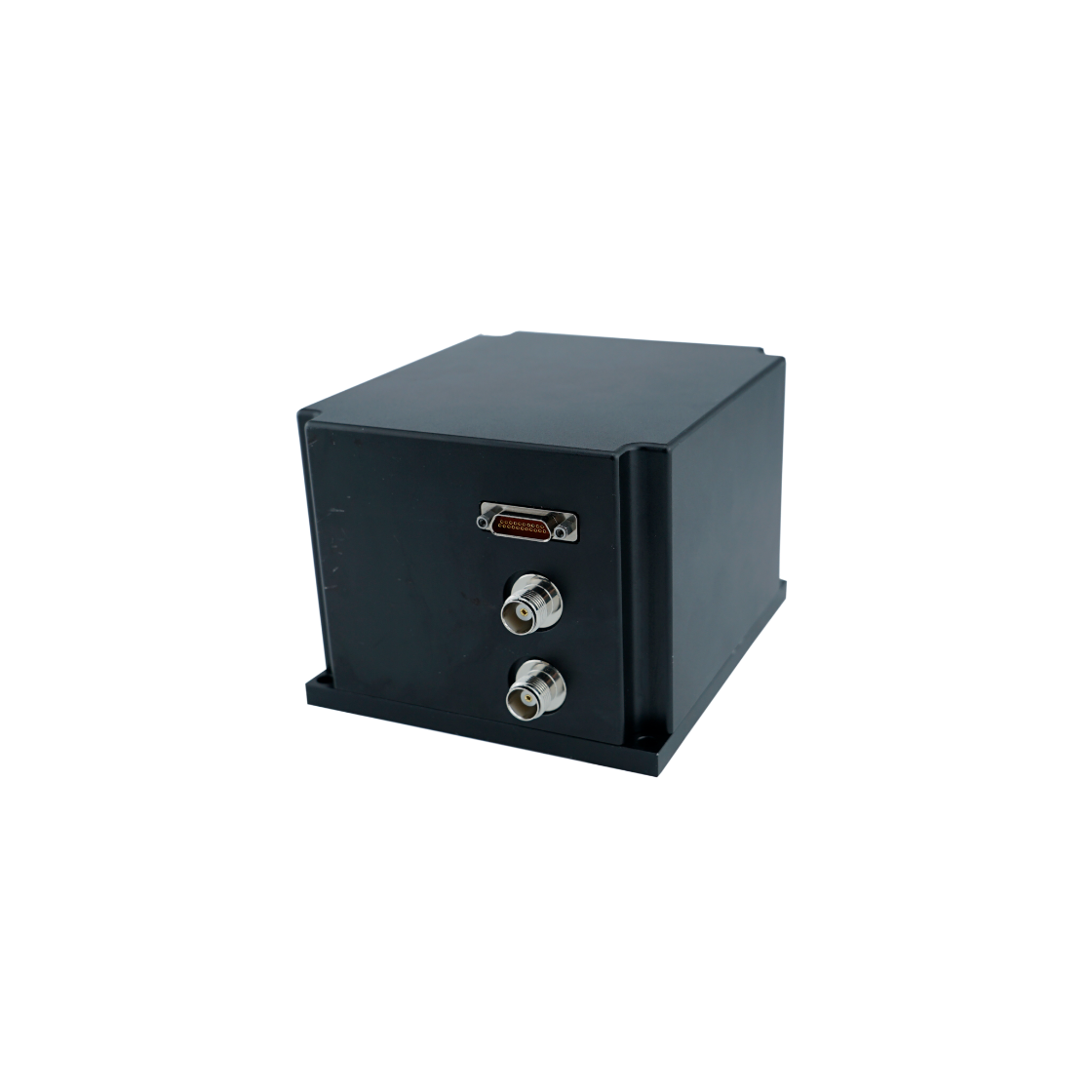

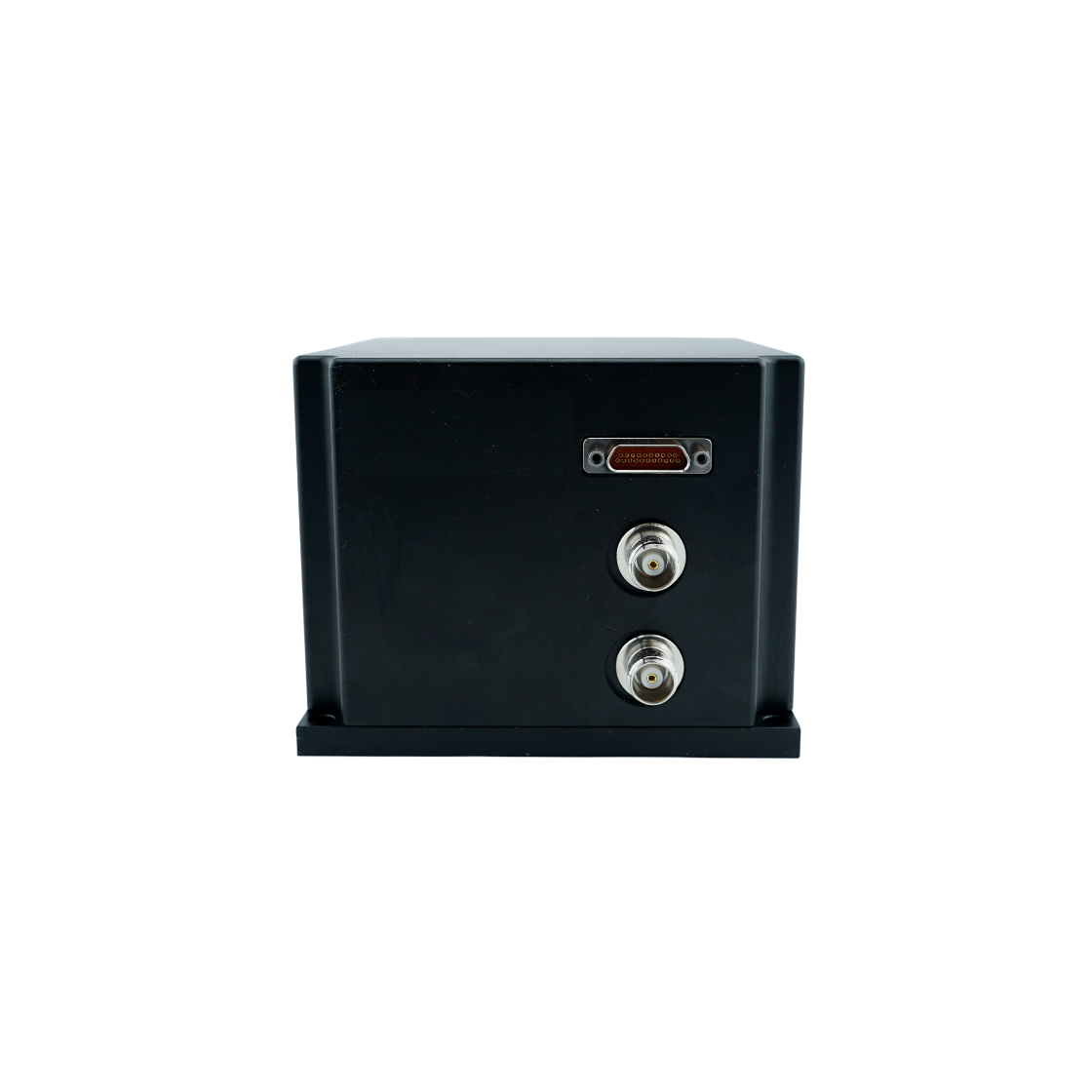

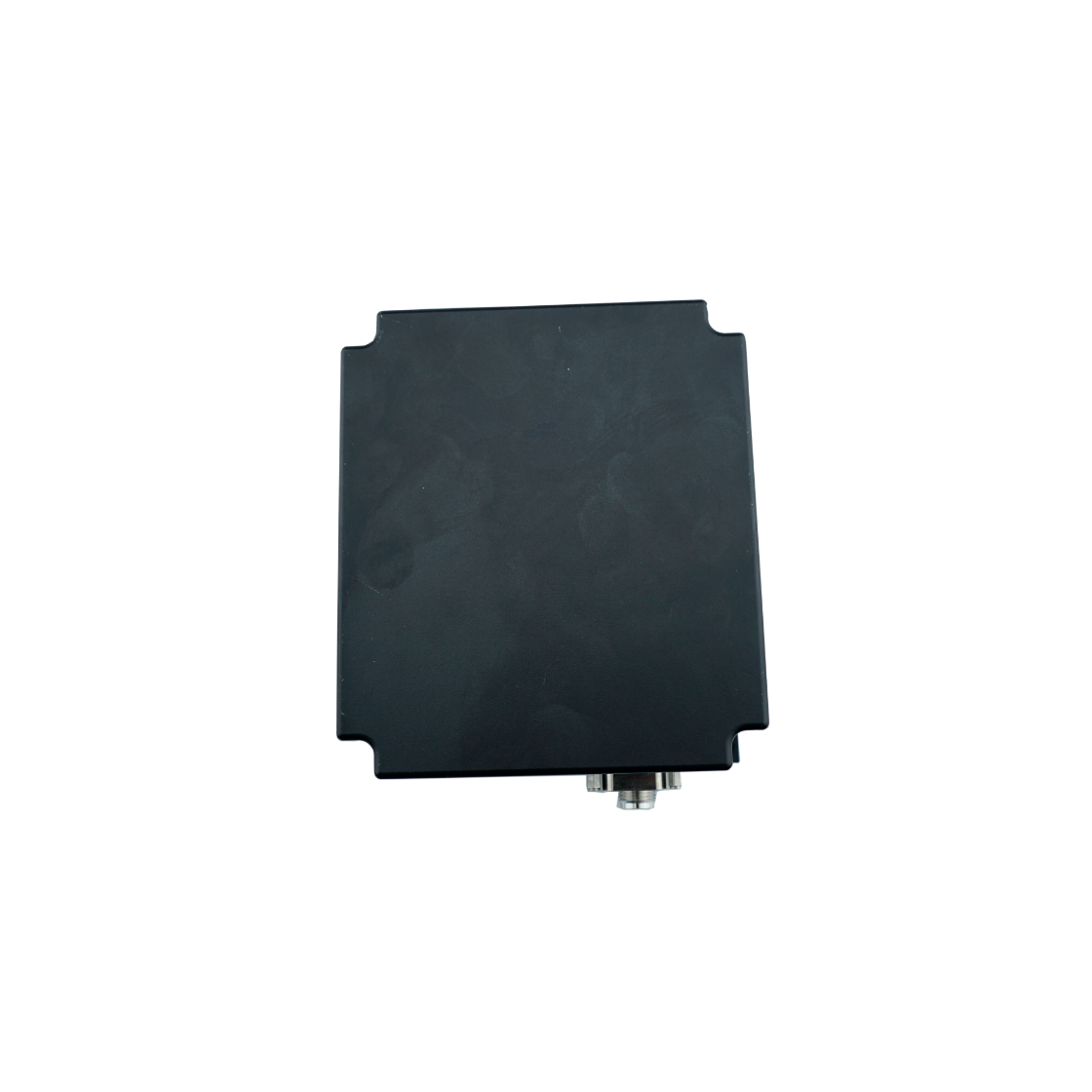

INS660系列光纖GNSS/INS組合慣導系統，體積120 mm×120.5 mm ×94mm，重量1.5kg，功率8W(無GNSS)，寬測量范圍,為±1000 deg /s
INS660系列光纖GNSS/INS組合慣導系統，體積120 mm×120.5 mm ×94mm，重量1.5kg，功率8W(無GNSS)，同時具備輕量化、低功率、高可靠性、長壽命的特點，在戰術導彈制導，天線系統的穩定，姿態/方位基準系統，多波束姿態傳感，鐵路軌檢車，無人機、無人船導航與控制空間穩定平臺，礦用掘進機、挖煤機智能導航及控制等領域均有廣泛應用。
| 參數名稱 | 單位 | INS660A | INS660B | INS660C | INS660D | ||
|---|---|---|---|---|---|---|---|
| 工作性能 | GPS有效 | ||||||
| 自尋北精度 | deg | ≤0.3*Secant Latitude | ≤0.4*Secant Latitude | ≤0.5*Secant Latitude | ≤1.0*Secant Latitude | ||
| 方位角精度 | deg | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 姿態角精度 | deg | ≤0.03 | ≤0.03 | ≤0.05 | ≤0.05 | ||
| 速度精度 | m/s | ≤0.03 | |||||
| 位置精度 | m | ≤2m/RTK 2cm | |||||
| GPS失效 | |||||||
| 方位角保持精度 | deg | ≤0.06,1h | ≤0.08,1h | ≤0.1,1h | ≤0.2,1h | ||
| 姿態角保持精度 | deg | ≤0.05,1h | ≤0.05,1h | ≤0.08,1h | ≤0.08,1h | ||
| 位置精度 | km | ≤8,0.5h | ≤10,0.5h | ≤12,0.5h | ≤15,0.5h | ||
| ≤0.03,5min | ≤0.04,5min | ≤0.05,5min | ≤0.06,5min | ||||
| 系統測量范圍 | |||||||
| 方位角測量范圍 | deg | ±180 | |||||
| 姿態角測量范圍 | deg | ±90 | |||||
| 1 環境參數 | |||||||
| 1.1 | 工作溫度 | ℃ | -40~+65 | ||||
| 1.2 | 貯存溫度 | ℃ | -45~+70 | ||||
| 1.3 | 振動 | Hz, g2/Hz | 20~500,0.06 | ||||
| 1.4 | 沖擊 | g, ms | 30,11 | ||||
| 2 電氣參數 | |||||||
| 2.1 | 輸入電壓 | Vdc | +18~+36 | ||||
| 2.2 | 功率 | W | 8/20 | ||||
| 2.3 | 數據輸出格式 | / | RS-422 | ||||
| 2.4 | 數據刷新率 | Hz | 100 | ||||
| 3 物理參數 | |||||||
| 3.1 | 尺寸 | mm | ≤128×113×89 | ||||
| 3.2 | 重量 | kg | ≤1.7 | ||||
| 3.3 | 連接器 | / | J30J-21TJP | ||||
